51儀器儀表網(www.f26599.cn)-專業進口儀器供應商！我們提供豐富的儀器儀表種類、有競爭力的產品價格及良好的售后服務。

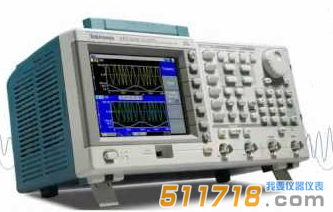

美國Tektronix(泰克) AFG3000函數發生器具有 12 種標準波形、任意波形功能和信號損傷選項，一臺設備可支持多種應用需要。

美國Tektronix(泰克) AFG3000函數發生器產品簡介：
?AFG3000C 系列任意函數發生器具有 12 種標準波形、任意波形功能和信號損傷選項，一臺設備可支持多種應用需要
?同類很好性能保證信號得到準確復現
?AFG3000C 系列任意函數發生器具有大顯示器和 25 個快捷鍵，簡單易學，使用方便
?無可比擬的性能、通用性、直觀的操作和經濟性，使AFG3000C系列函數、任意波形和脈沖發生器成為業內很實用的儀器
?杰出的性能和通用性
?用戶可以選擇12 種不同的標準波形
?可以以高采樣率生成長度達128 K 的任意波形
?在脈沖波形上，可以獨立設置上升沿和下降沿時間
?可以將外部信號連接并疊加到輸出信號上
?雙通道型號可以生成兩個完全相同或截然不同的信號
?*有儀器都帶有高度穩定的時基，每年漂移僅± 1 ppm
?直觀的用戶界面，一目了然地顯示更多的信息
?標配ARBEXPRESSTM 軟件，可以輕松生成波形

美國Tektronix(泰克) AFG3000函數發生器產品特點：
?0 MHz、25 MHz、50 MHz、100 MHz 或240 MHz 正弦波形
?14 位, 250 MS/s, 1 GS/s 或2 GS/s 任意波形
?高達20 Vp-p 的幅度，50 Ω負荷
?5.6 英寸彩色TFT LCD 顯示器，使您對設置和波形樹立全部信心
?多語言和直觀操作，節約設置時間
?脈沖波形邊沿時間可變
?AM, FM, PM, FSK, PWM
?掃頻和突發
?雙通道型號，節約成本和工作臺空間
?前面板上的USB 連接器，把波形存儲到存儲設備上
?USB、GPIB 和LAN
?LabVIEW 和LabWindows/IVI-C 驅動程序

美國Tektronix(泰克) AFG3000函數發生器產品應用：
?電子測試和設計
?傳感器仿真
?功能測試
?教育和培訓

如需了解更多美國Tektronix(泰克) AFG3000函數發生器原理、使用方法、操作視頻、技術參數、說明書文檔，請聯系51儀器儀表網工作人員。
電話：400 901 1718
聯系人：張卓

特點	AFG3011C	AFG3021C/AFG3022C	AFG3051C/AFG3052C	AFG3101C/AFG3102C	AFG3251C/AFG3252C
通道數量	1	1 / 2	1 / 2	1 / 2	1 / 2
波形	正弦波, 方波, 脈沖波, 鋸齒波, 三角波, Sin(x)/x, 指數增長和衰減, 高斯,洛侖茲, 半正弦, 直流, 噪聲
正弦波	1 μHz 至 10 MHz	1 μHz 至 25 MHz	1 μHz 至 50 MHz	1 μHz 至 100 MHz	1 μHz 至 240 MHz
突發模式下的正弦波	1 μHz 至 5 MHz	1 μHz 至 12.5 MHz	1 μHz 至 25 MHz	1 μHz 至 50 MHz	1 μHz 至 120 MHz
有效很大頻率輸出	10 MHz	25 MHz	50 MHz	100 MHz	240 MHz
幅度平坦度(1 Vp-p)	<5 MHz: ±0.15 dB ≥5 MHz 至 10 MHz: ±0.3 dB	<5 MHz: ±0.15 dB ≥5 MHz 至 20 MHz: ±0.3 dB ≥20 MHz 至 25 MHz: ±0.5 dB	<5 MHz: ±0.15 dB ≥5 MHz 至 45 MHz: ±0.3 dB ≥45 MHz 至 50 MHz: ±0.5 dB	<5 MHz: ±0.15 dB ≥5 MHz 至 25 MHz: ±0.3 dB ≥25 MHz 至 100 MHz: ±0.5 dB	<5 MHz: ±0.15 dB ≥5 MHz 至 25 MHz: ±0.3 dB ≥25 MHz 至 100 MHz: ±0.5 dB ≥100 MHz 至 200 MHz: ±1.0 dB ≥200 MHz 至 240 MHz: ±2.0 dB
諧波失真((1 Vp-p)	10 Hz 至 20 kHz: < -60 dBc ≥20 kHz 至 1 MHz: < -55 dBc ≥1 MHz 至 5 MHz: < -45 dBc ≥5 MHz 至 10 MHz: < -45 dBc	10 Hz 至 20 kHz: < -70 dBc ≥20 kHz 至 1 MHz: < -60 dBc ≥1 MHz 至 10 MHz: < -50 dBc ≥10 MHz 至 25 MHz: < -40 dBc	10 Hz 至 20 kHz: < -70 dBc ≥20 kHz 至 1 MHz: < -60 dBc ≥1 MHz 至 5 MHz: < -50 dBc ≥5 MHz 至 50 MHz: < -40 dBc	10 Hz 至 1 MHz: < -60 dBc ≥1 MHz 至 5 MHz: < -50 dBc ≥5 MHz 至 100 MHz: < -37 dBc	10 Hz 至 1 MHz: < -60 dBc ≥1 MHz 至 5 MHz: < -50 dBc ≥5 MHz 至 25 MHz: < -37 dBc ≥25 MHz 至 240 MHz: < -30 dBc
tdD	<0.2% (10 Hz – 20 kHz, 1 Vp-p)
雜波(1 Vp-p)	10 Hz 至 1 MHz: < -60 dBc ≥1 MHz 至 10 MHz: < -50 dBc	10 Hz 至 1 MHz: < -60 dBc ≥1 MHz 至 25 MHz: < -50 dBc	10 Hz 至 1 MHz: < -60 dBc ≥1 MHz 至 50 MHz: < -50 dBc	10 Hz 至 1 MHz: < -60 dBc ≥1 MHz 至 25 MHz: < -50 dBc ≥25 MHz 至 100 MHz: < - 50 dBc + 6 dBc/octave	10 Hz 至 1 MHz: < -50 dBc ≥1 MHz 至 25 MHz: < -47 dBc ≥25 MHz 至 240 MHz: < - 47 dBc + 6 dBc/octave
相噪, 典型值	10 MHZ ，< -110 dBC/HZ10 kHz 偏置,，1 Vp-p	20 MHZ ，< -110 dBC/HZ10 kHz 偏置,，1 Vp-p
殘余時鐘噪聲	-63 dBm	-63 dBm	-63 dBm	-57 dBm	-57 dBm
方波	1 μHz 至 5 MHz	1 μHz 至 25 MHz	1 μHz 至 40 MHz	1 μHz 至 50 MHz	1 μHz 至 120 MHz
上升時間/ 下降時間	≤50 ns	≤9 ns	≤7 ns	≤5 ns	≤2.5 ns
抖動(RMS), 典型值	500 ps	500 ps	300 ps	200 ps	100 ps
鋸齒波	1 μHz 至 100 kHz	1 μHz 至 500 kHz	1 μHz 至 800 kHz	1 μHz 至 1 MHz	1 μHz 至 2.4 MHz
線性度, 典型值	峰值輸出 ≤ 0.2%	峰值輸出 ≤ 0.1%	峰值輸出 ≤ 0.1%	峰值輸出 ≤ 0.15%	峰值輸出 ≤ 0.2%
對稱性	0.0% 至 100.0%
脈沖波	1 mHz 至 5 MHz	1 mHz 至 25 MHz	1 mHz 至 40 MHz	1 mHz 至 50 MHz	1 mHz 至 120 MHz
脈寬	80.00 ns 至 999.99 s	16.00 ns 至 999.99 s	12 ns 至 999.99 s	8.00 ns 至 999.99 s	4.00 ns 至 999.99 s
分辨率	10 ps 或5 位
脈沖周期	0.001%至99.999% ((適用脈寬限制))
邊沿跳變時間	50 ns 至 625 s	9 ns 至 625 s	7 ns 至 625 s	5 ns 至 625 s	2.5 ns 至 625 s
分辨率	10 ps or 4 位
前沿延遲
范圍	(連續模式): 0 ps - 周期 (觸發/ 選通突發模式): 0 ps - 周期到[脈寬 + 0.8 *(前沿時間 + 后沿時間)]
分辨率	10 ps 或8 位
過沖, 典型值	<5%
抖動(RMS, 典型值)	500 ps	500 ps	300 ps	200 ps	100 ps
其他波形	1 μHz 至 100 kHz	1 μHz 至 500 kHz	1 μHz 至 800 kHz	1 μHz 至 1 MHz	1 μHz 至 2.4 MHz
噪聲帶寬 (-3 dB)	10 MHz	25 MHz	50 MHz	100 MHz	240 MHz
噪聲類型	白高斯
內部雜訊增加	啟動時，輸出訊號幅度減少為50%
位準	幅度(Vp-p)設定的0.0%至50%
分辨率	1%
DC (至50 Ω)	-10 V 至 +10 V	-5 V 至 +5 V	–5 V 至 +5 V	-5 V 至 +5 V	-2.5 V 至 +2.5 V
任意波形	1 mHz 至 5 MHz	1 mHz 至 12.5 MHz	1 mHz 至 25 MHz	1 mHz 至 50 MHz	1 mHz 至 120 MHz
突發模式下的任意波形	1 mHz 至 2.5 MHz	1 mHz 至 6.25 MHz	1 mHz 至 12.5 MHz	1 mHz 至 25 MHz	1 mHz 至 60 MHz
有效模擬帶寬(-3 dB)	8 MHz	70 MHz		100 MHz	225 MHz
非易失性存儲器	4個波形
存儲器: 采樣率(1K=1024 點)	2 至 128 K: 250 MS/s	2 至 128 K: 250 MS/s	2 至 16 K: 1 GS/s >16 K 至 128 K: 250 MS/s	2 至 16 K: 1 GS/s >16 K 至 128 K: 250 MS/s	2 至 16 K: 2 GS/s >16 K 至 128 K: 250 MS/s
垂直分辨率	14 位元
上升時間/ 下降時間	≤80 ns	≤14 ns	≤10 ns	≤8 ns	≤3 ns
抖動 (RMS，典型值)	4 ns	4 ns	1 ns 時 1 GS/s 4 ns 時 250 MS/s	1 ns 時為 1 GS/s 4 ns 時為 250 MS/s	500 ps 時為 2 GS/s 4 ns 時為 250 MS/s
幅度
幅度, 50 歐姆負載	20 mVp-p 至 20 Vp-p	10 mVp-p至 10 Vp-p	10 mVp-p至 10 Vp-p	20 mVp-p 至 10 Vp-p	≤200 MHz: 50 mVp-p 至 5 Vp-p >200 MHz: 50 mVp-p 至 4 Vp-p
幅度, 開路	40 mVp-p 至 40 Vp-p	20 mVp-p至 20 Vp-p	20 mVp-p至 20 Vp-p	40 mVp-p 至 20 Vp-p	≤200 MHz: 100 mVp-p 至 10 Vp-p >200 MHz: 100 mVp-p 至 8 Vp-p
精度	±(2% 的設置 +2 mV) (1 kHz 正弦波, 0 V 偏置,>20 mVp-p 幅度)	±(1% 的設置 +1 mV) (1 kHz 正弦波, 0 V 偏置, >10 mVp-p 幅度)
分辨率	0.1 mVp-p, 0.1 mVRMS, 1 mV, 0.1 dBm 或4 位
單位	Vp-p, VRMS, dBm (僅正弦波)和伏特(高/ 低設置)
輸出阻抗	50 Ω
負載阻抗設置	可以選擇: 50Ω, 1Ω - 10.0 kΩ, 高阻抗 (根據選擇的負荷阻抗調節顯示的幅度)
隔離度	很大42 Vpk 到接地
短路保護	與浮動接地相比，信號輸出可以有效防止很久短路
外部電壓保護	為防止信號輸出受到外部電壓影響，應使用熔絲適配器013-0345-xx
直流偏移
DC 偏置, 50 歐姆負荷	±(10 Vpk – 幅度pp/2)	±(5 Vpk – 幅度pp/2)	±(5 Vpk – 幅度pp/2)	±5 Vpk DC	±2.5 Vpk DC
DC 偏置, 開路	±(20 Vpk – 幅度pp/2)	±(10 Vpk – 幅度pp/2)	±(10 Vpk – 幅度pp/2)	±10 Vpk DC	±5 Vpk DC
精度	±(2% 的\| 設置\| + 10 mV+ 1% 的幅度 (Vp-p))	±(1% 的\| 設置\| + 5 mV + 0.5% 的幅度 (Vp-p))
分辨率	1 mV
尺寸	156.3329.6168.0mm
淨重	4.5kg
毛重	5.9kg
工作溫度	0 °C 至 +50 °C
非工作溫度	-30 °C 至 +70 °C
工作濕度	≤ +40 °C: ≤80% > +40 °C 至 50 °C: ≤60%
高度	很高10,000 英尺/3,000 米
