Gafchromic? MD-V3 膠片是一款放射變色劑量測定膠片，專為定量測量高能光子的吸收劑量而設計。MD-V3 是一款自顯影膠片，非常適合無沖洗環境。由于放射變色膠片無需曝光后處理，因此無需處理任何化學品，且無需暗室即可操作和使用。
美國Ashland MD-V3放射變色膠片產品簡介：
GafChromic MD-V3 是用于定量測量高能光子吸收劑量的自顯影膠片，專為測量電離輻射的吸收劑量而設計。該膠片對能量為0.2MeV或更高的光子具有能量無關的響應。GAFCHROMIC MD-V3可直接替代GAFCHROMIC MD-V2-55膠片。

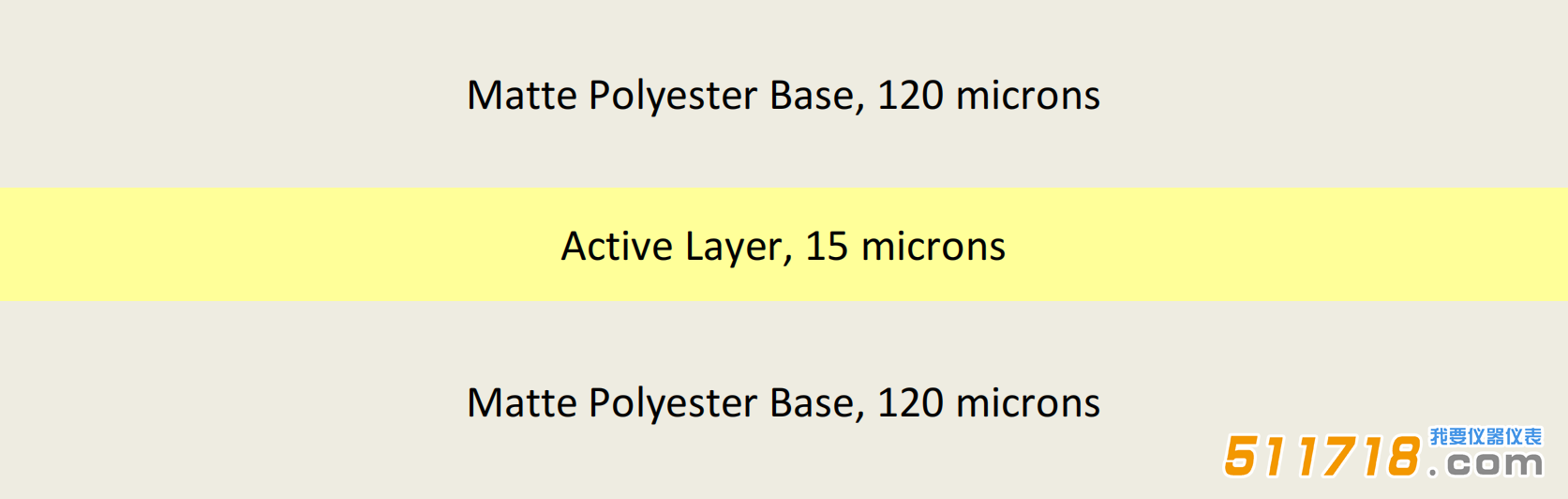

Gafchromic? MD-V3放射變色劑量膜的結構如圖1所示。該薄膜由厚度約為10μm的活性層構成，活性層包含活性成分、示蹤染料、穩定劑以及其他賦予薄膜近乎能量無關響應的成分?；钚詫拥暮穸瓤赡芤蚺味杂胁町??；钚詫訆A在兩層厚度為120μm的啞光聚酯基底之間。
圖 1：GafChromicMD-V3 劑量介質的結構
美國Ashland MD-V3放射變色膠片主要特性和優勢：
? 動態劑量范圍：1 Gy至100 Gy
? 無需曝光后處理即可實時顯影
? 能量依賴性：從 100keV 到 MV 范圍，響應差異較小
? 接近組織等效
? 高空間分辨率 - 可分辨至少 5μm 的特征
? 可在室內光線下操作 - 無需暗室
? 活性涂層用于檢測低能光子和電子
? 采用專有新技術，在活性層中加入標記染料
– 可使用三通道劑量測定法進行非均勻性校正
– 降低紫外/可見光敏感性;
? 啞光聚酯基底，可消除平板掃描儀上的牛頓環偽影
? 響應均勻性提高
相比上一代產品(Gafchromic MD-V2-55)，新增及改進功能：
? 采用專有新技術，在活性層中加入標記染料，可與 FilmQA Pro 3.0 軟件配合使用，實現多通道劑量測量，并校正掃描儀和膠片偽影，包括均勻性問題
? 降低橫向響應依賴性
? 可實現通道間一致性測量，作為完整性檢查
? 降低對紫外線/光的敏感性
? 采用新型啞光膠片基底，消除膠片掃描過程中產生的牛頓環偽影
? 提高了響應的一致性
? 可在高達140°F(60°C)的溫度下保持穩定
與之前的 MD-V2 和 MD-55 膠片相比，Gafchromic? MD-V3 重要的特點是加入了黃色標記染料。配合 RGB 膠片掃描儀和 FilmQA Pro? 軟件使用，MD-V3 膠片中的標記染料能夠充分發揮多通道劑量測定的優勢。使用標記染料并非強制性的要求。您可以繼續僅使用紅色通道進行劑量測定，但這樣就無法享受多通道方法帶來的所有優勢，而這些優勢能夠顯著提升膠片劑量測定的準確性。
性能數據和實用用戶指南：
GafChromic MD-V3 劑量膠片在正常室內光線下至少可以放置數小時而不會產生明顯影響。但是，建議不要將膠片長時間暴露在室內光線下，而應在不使用時將其置于黑暗處。當 GafChromic? MD-V3 膠片中的活性成分暴露于輻射時，會發生反應，形成一種藍色聚合物，其吸收波長約為 633 nm。
GafChromic MD-V3 放射變色劑量膠片可以使用透射式密度計、膠片掃描儀或分光光度計進行測量。如圖 3 所示，使用紅光測量可以增強 MD-V3 的響應。使用分光光度計時，掃描膠片并使用峰值吸光度可以獲得良好響應。大多數密度計測量的波長范圍較廣，而用于測量彩色膠片的透射式密度計則測量可見光譜內各個窄帶的顏色，例如可見光、紅色、綠色和藍色。這類密度計在攝影行業中應用廣泛。
為了快速獲取二維信息，平板彩色掃描儀可以很好地兼容所有 GafChromic 膠片，包括 MD-V3 膠片。市面上常見的專業照片掃描儀，例如 EPSON Expression 10000XL、V750、V700 和 1680 平板彩色掃描儀，均可使用。這些掃描儀均為彩色掃描儀，能夠以每通道 16 位色深測量膠片的紅、綠、藍三原色分量。
顯示了 MD-V3 膠片在 RGB 彩色掃描儀上的典型劑量響應曲線。我們建議將校準曲線擬合為以下形式的函數：
其中 dx(D) 表示劑量 D 時掃描儀通道 x 中膠片的吸光度，a、b、c 為待擬合的方程參數。這些函數的優點如下：
? 它們易于反演，可以確定密度與劑量的關系，或劑量與密度的關系;
? 它們符合膠片密度隨曝光量增加而增加，但在高曝光量下趨于恒定值的物理事實——多項式函數通常在其擬合數據范圍之外與物理事實不符;
? 由于這些函數具有上述合理的物理事實，因此所需的校準點更少，從而節省時間和膠片：
? 覆蓋 1 – 100 Gy 的劑量范圍需要 4-6 個劑量點，例如 0、5、10、25、50 和 100 Gy。

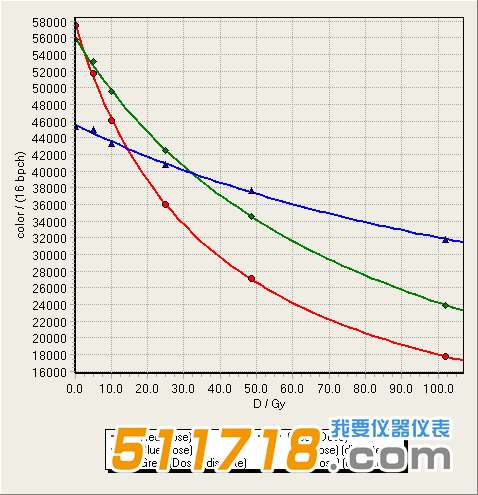

圖 2：GafChromic MD-V3 在所有顏色通道中的響應
曝光后變化：
GafChromic MD-V3劑量膜中的活性成分是一種輻射敏感單體。暴露于輻射后，該活性成分聚合形成染料聚合物。
傳統上，當需要在曝光后幾小時內進行測量時，消除曝光后密度增長效應造成的誤差的一種實用有效的方法是在曝光后固定時間進行密度或光吸收測量?；蛘?，如果將測量延遲到曝光后 24 小時或更長時間，則可以有效地消除因測量時間不當造成的誤差。

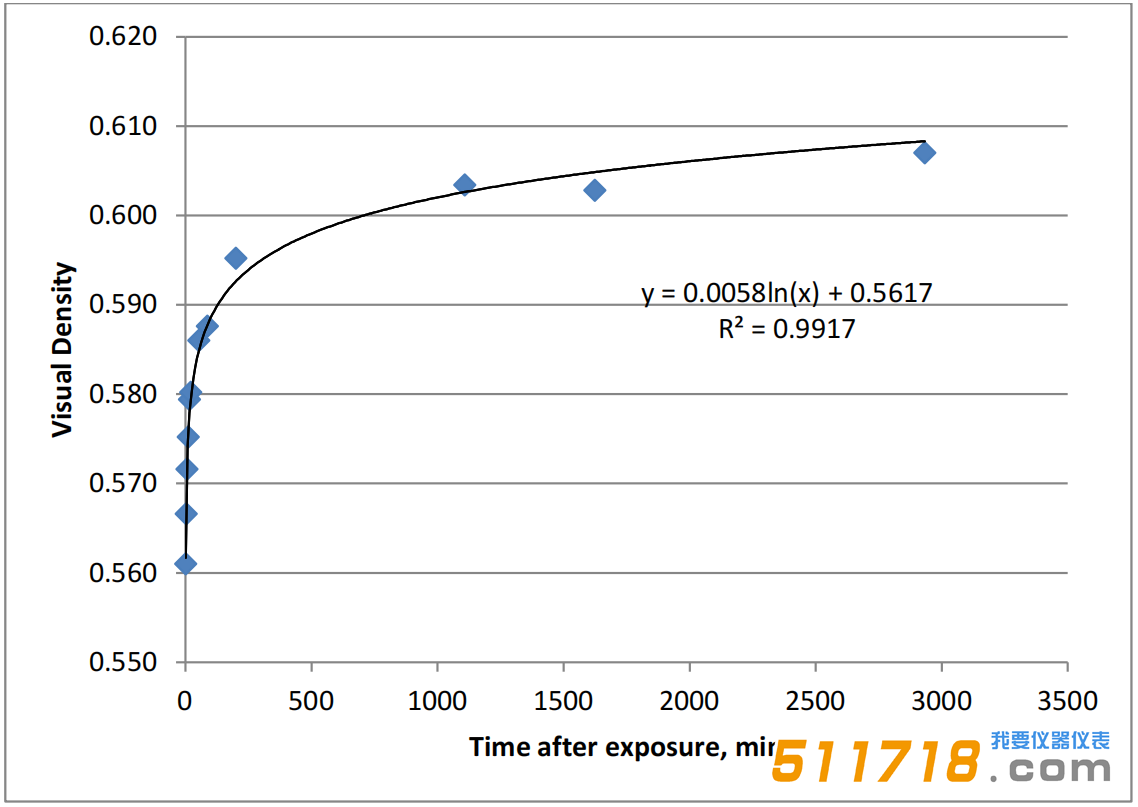

圖 3 中的數據顯示了 GafChromic MD-V3 放射變色劑量膠片的曝光后密度增長情況。圖中繪制了幾個膠片樣品在不同 X 射線吸收劑量下的密度隨曝光后時間的變化曲線。結果表明，密度變化率符合典型的化學反應衰減規律，在曝光后隨時間持續快速下降，并在大約 24 小時后變得非常緩慢。密度增長可以用對數函數很好地擬合。
圖 3 MD-V3 的曝光后密度增長
