與Film QA Pro?軟件(Gafchromic?膠片判讀軟件)配合使用時，這些膠片可提供完整、準確的劑量測量結果。即時生成的高分辨率圖像確保了數據的完整性，從而增強了物理學家和患者的信心和安心感。

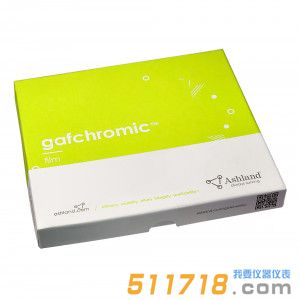

美國Ashland Gafchromic? EBT4 放射治療膠片產品簡介：

Gafchromic? EBT4 是專門為電離輻射吸收劑量測量而設計的膠片，旨在為放射治療應用提供快速、高度準確的測量，特別適用于高能光子。該膠片在0.2 ~ 10Gy的動態劑量范圍內使用性能表現良好，適用于IMRT、VMAT和近距離治療等多用應用。測量劑量顯著大于10 Gy的劑量優選EBT-XD或MD-V3，而HD-V2適用于更高劑量的測量。

EBT4 膠片是由三層結構組成的三明治結構，中間是 28μm厚的活性層 ，上下各一層125 μm的啞光聚酯襯底。活性層包含活性物質，標記顏料，穩定劑和其他使膠片具有能量獨立性的物質。不同批次膠片的活性層厚度會有微小的差異。

EBT4加入黃色標記顏料, 配合RGB膠片掃描儀和FilmQAPro?軟件使用，使多通道劑量分析流程優化。

美國Ashland Gafchromic? EBT4 放射治療膠片主要技術特性:

? 劑量范圍：0.2 Gy to 10 Gy, 適用于IMRT 和VMAT

? 實時顯影，無需洗片

? 能量依賴性：從 100 keV 到 MV 范圍，響應差異接近組織等效劑量

? 近組織等效

? 高空間分辨率：可分辨小至 25 μm 或更小的特征采用專有新技術

? 在活性層中加入標記染料的專利新技術

——可通過多通道劑量測定法校正非均勻性

——降低紫外/可見光敏感性

? 在高達60°C的溫度下穩定

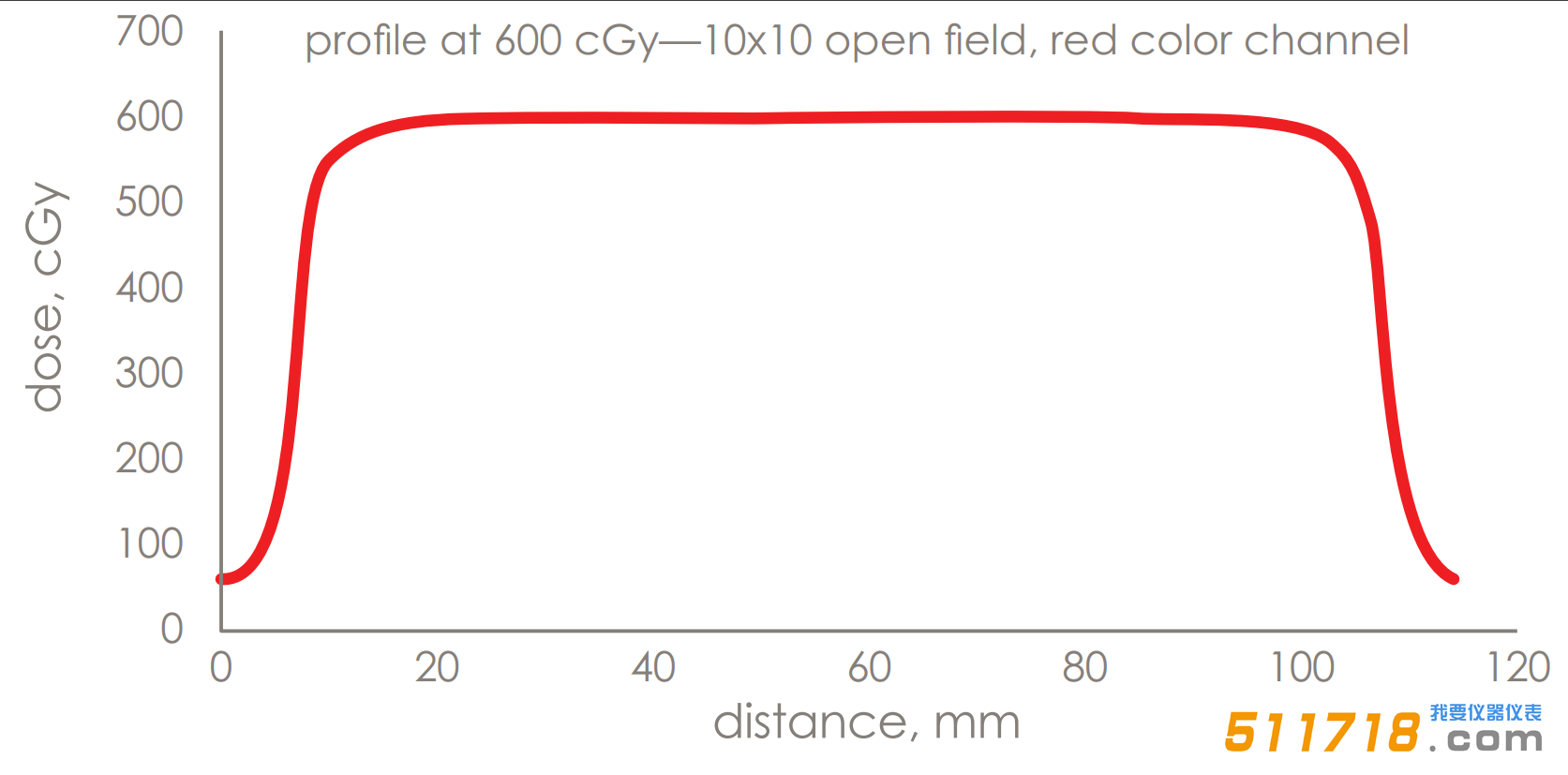

圖1: 改進的信噪比降低了劑量測量的不確定性，以獲得更好的劑量測量結果

美國Ashland Gafchromic? EBT4 放射治療膠片性能數據及用戶使用指南：

和其他gafchromic? 膠片一樣, EBT4 劑量測定膠片可以在室內光線條件下進行短時間處理，不會有顯著影響。然而，不建議將膠片暴露在室內光線條件下數小時，膠片在不使用時，應該避光保存。 當EBT4 膠片中的活性成分在輻射中曝光，會形成一種藍色聚合物，其對光波中633 nm光波吸收良好。

建議Gafchromic? EBT4 劑量測定膠片搭配48位(每個通道16位)平板彩色掃描儀使用。型號為EPSON Expression12000XL 以及停產的11000XL和10000XL圖片掃描儀。這些都是彩色掃描儀，有紅、綠、藍三個通道(每個通道16位)，并且這幾個型號掃描幅面大。

圖 2 顯示了 EBT4 膠片在 Epson 12000/10000/11000XL 掃描儀上的典型劑量響應曲線。我們建議將校準曲線擬合為具有以下形式的函數：

dX(D) = a + b/(D-c)

其中 dX(D) 表示劑量為 D 時掃描儀通道 X 中膠片的吸光度，a、b、c 為待擬合的方程參數。

此類函數的優點是：

? 便于相互轉換：用劑量值來得出光密度或者通過光密度得到劑量值

? 由于膠片光密度隨曝光劑量增加而增加，當劑量到達膠片飽和劑量時，光密度趨于定值。這個函數的變化和膠片光密度隨曝光劑量的變化一致。而多項式函數在其擬合數據以外，不能很好匹配膠片的變化。

? 由于該函數很好地匹配膠片變化，所以我們需要很少的刻度點就可以決定刻度曲線，更少的刻度點意味著節省時間和膠片：一般只需要6–8個點(包括未曝光膠片)來完成刻度流程。

圖2：Gafchromic? EBT4 典型劑量響應曲線

美國Ashland Gafchromic? EBT4 放射治療膠片技術參數：

產品型號與規格：

圖3: Gafchromic? EBT4 劑量膠片結構
