GAFCHROMIC? XD 劑量膠片用于測量電離輻射的吸收劑量，尤其適用于高能光子線。膠片在 0.4~40Gy 劑量范圍內有對比度，更適用于 SRS 和 SBRT。

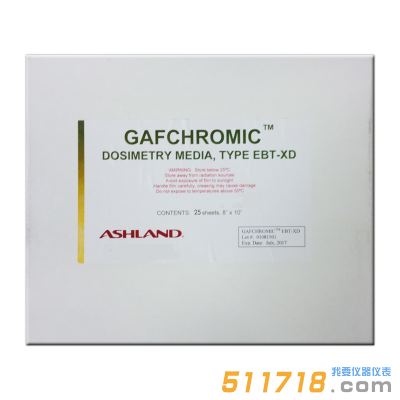

美國Ashland GafChromic? EBT-XD劑量膠片產品簡介：
Gafchromic? EBT-XD 專為測量電離輻射的吸收劑量而設計，尤其適用于高能光子。該膠片的動態范圍經過專門設計，可在 0.4 至 40 Gy 的劑量范圍內實現較好性能，因此非常適合立體定向放射外科 (SRS) 和立體定向體部放射治療 (SBRT) 等應用。對于劑量大于 50 Gy 的測量，應考慮使用 Gafchromic? MD-V3 或 HD-V2 膠片。Gafchromic? EBT-XD 放射變色膠片的結構如圖 1 所示。該膠片由厚度約為 25 μm 的活性層和兩層厚度為 125 μm 的啞光聚酯基底組成。活性層包含活性成分、標記染料、穩定劑和其他成分，這些成分賦予膠片近乎與能量無關的響應。不同批次產品的活性層厚度可能略有差異。

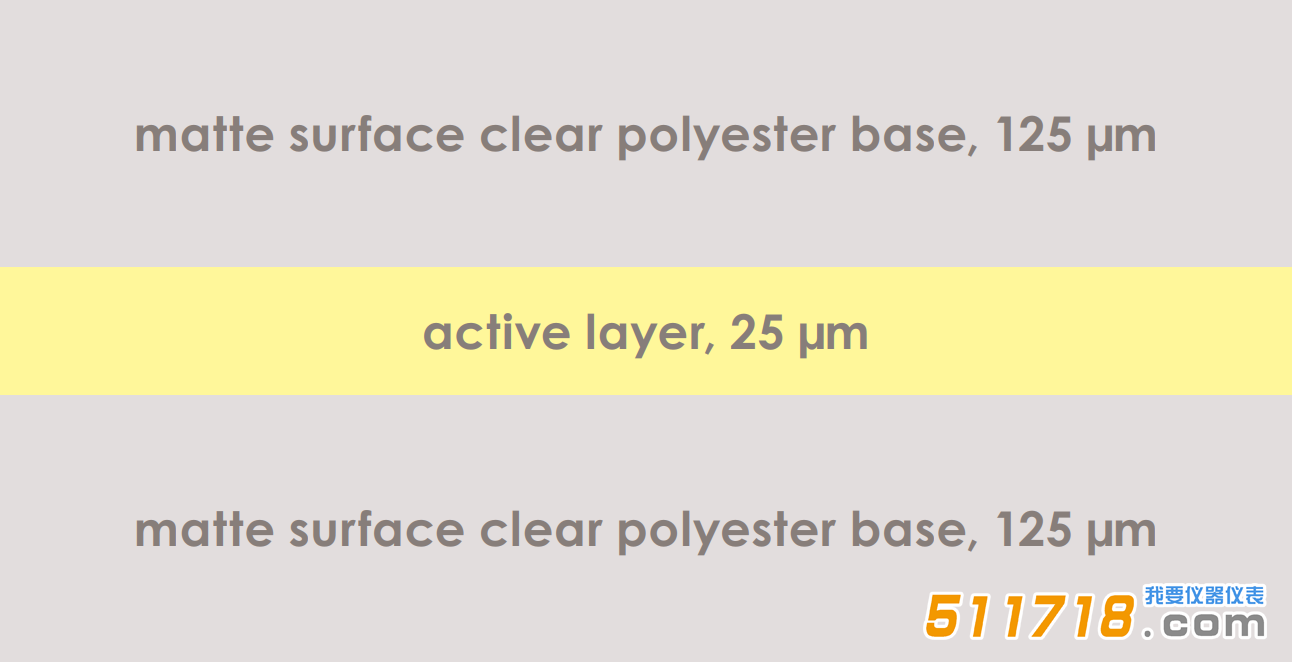

圖 1. Gafchromic? EBT-XD 劑量膜的結構
EBT-XD 自顯影膠片作用層中加入黃色標記顏料，使其在使用 RGB 彩色平板掃描儀掃描并使用 FilmQAPro?軟件進行分析時，使多通道劑量測量法的優勢得到較大發揮。
美國Ashland GafChromic? EBT-XD劑量膠片產品特點：
? 動態劑量范圍：0.1Gy~200Gy
? 劑量范圍：0.4Gy~40Gy，特別適用于 SRS 和 SBRT
? 實時顯影，無須沖洗
? 能量響應：100keV~MV
? 近似組織等效
? 高分辨率：≥5μm
? 在作用層中加入標記顏料的新技術使多通道劑量測量法的優勢得到較大的發揮
? 降低了對 UV/可見光的光敏度
? 優良的一致性
? 耐高溫：60℃下穩定性良好
美國Ashland GafChromic? EBT-XD劑量膠片性能數據及使用說明：
和其它 GafChromic?自顯影膠片一樣，EBT-XD 膠片可以在室內光線條件下放置幾個小時而不發生顯著改變，不過我們還是建議不要將其長時間放置在室光條件下，而是應該在不適用時將其避光保存。當 GafChromic? EBT-XD 膠片被曝光后，其中的作用成分將吸收大約633nm 波長的光而變成藍色高分子聚合物。
GafChromic? EBT-XD 自顯影膠片可以通過使用 48 位彩色平板掃描儀將其圖像信息轉化為二維數字信息，常用的掃描儀是 EPSON Expression 11000XL，V750，V700 和 1680 平板掃描儀，這些掃描儀都是彩色掃描儀，每個色彩通道的色深都是 16 位，可以測量膠片的紅綠藍三種色彩的組成情況。我們常用的是 EPSON Expression 11000XL，因為它的掃描區域大，這將大大降低掃描的邊緣影響。
EBT-XD 經 RGB 彩色掃描儀掃描后的劑量響應曲線如圖 2 所示，我們建議用以下函數關系來表達其刻度曲線：dx (D) = –log( a+b D/c+D)
其中 dx(D)表示劑量值 D 在 x 通道下的光密度值，a、b、c 是需要確定的參數，這個函數式的優勢在于：
? 劑量值和光密度值之間的轉換和確定方便
? 有相關物理事實支持，即膠片的光密度值隨著曝光值的增加而增加，在高劑量區逐漸趨近一個常數值。多項式函數在適用范圍外明顯不符合膠片光密度增長規律
EBT3 和 EBT-XD 的性能比較：
前面我們提到，EBT-XD 適合用于 SRS 和 SBRT，而 EBT2/3 用于高劑量條件下時，將會面臨很多挑戰。其中兩個問題就是隨劑量增加而在高劑量下產生的不確定性以及潛在的掃描邊緣影響。
由于 GafChromic ? 膠片易染色的特性，所以其沒有清晰的色彩飽和度點。在應用FilmQAPro 軟件對膠片進行分析時，這點就顯得尤其重要，這樣就可以利用所有有效擴大膠片動態范圍的色彩通道。然而，劑量響應曲線的斜率越小，在高劑量區的劑量測量誤差就越大。如圖 2 所示，在 10~20Gy 范圍內，EBT-XD 比 EBT3 更滿足使用要求。
圖 2 ：GafChromic ? EBT3(左)和 EBT-XD(右)的刻度曲線比較
很多用戶提到過使用平板掃描儀測量膠片會產生邊緣反應，比如掃描時放置膠片的位置相對于掃描儀中芯位置的不同會使測量的色彩值不同。顯然，在掃描時膠片放置的位置離中芯位置越遠，掃描得到的色彩像素值越低，響應的劑量值就越高。
如圖 3 所示，EBT-XD 膠片的作用粒子尺寸比 EBT2/3 小很多，粒子尺寸越小，光散射和級化反應就越低，而且同樣劑量照射 EBT2/3 與 EBT-XD，粒子尺寸越小，光密度越低，這就降低了邊緣反應。
圖 3：EBT2/3(左)與 EBT-XD 作用粒子圖
