Gafchromic HD-V2 是專門為測定高能光子吸收劑量的定量分析而設計的劑量學膠片。HD-V2 是一種自顯影劑量膠片，無需洗片。

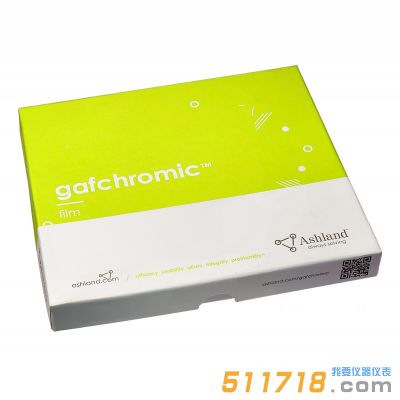

美國Ashland Gafchromic HD-V2免沖洗膠片產品簡介：
Gafchromic? HD-V2 膠片是一款放射變色劑量測定膠片，專為定量測量高能光子的吸收劑量而設計。HD-V2 是一款自顯影膠片，非常適合無沖洗環境。由于放射變色膠片無需曝光后處理，因此無需處理任何化學品，且無需暗室即可操作和使用。
Gafchromic? HD-V2 使用黃色標記染料。當與 RGB 膠片掃描儀和 FilmQA Pro? 軟件配合使用時，HD-V2 膠片中的標記染料可實現多通道劑量測定的所有優勢。使用標記染料并非強制性要求。您可以繼續僅使用紅色通道進行劑量測定，但這樣就無法獲得多通道方法的所有優勢，而這些優勢本可以提升您的膠片劑量測定效果。
Gafchromic? HD-V2 薄膜的結構如圖 1 所示。該薄膜由厚度約為 8μm 的活性層構成，活性層包含活性成分、標記染料、穩定劑和其他賦予薄膜能量無關響應的成分。活性層的厚度可能因批次而略有不同。活性層涂覆在厚度為 97μm 的透明聚酯基材上。
圖 1. Gafchromic? HD-V2 劑量膠片的配置
Gafchromic? HD-V2 膠片具有非對稱橫截面(見圖 1)。測量結果表明，掃描儀或密度計的響應可能取決于膠片哪一面朝向光源。建議無論采用橫向還是縱向方向，測量 HD-V2 膠片時都應始終使膠片的同一面朝向光源。
為了便于區分正反兩面，Gafchromic? HD-V2 薄膜的一角附近都縫有一條小縫。如圖 2 所示，當薄膜以橫向方向放置，縫隙位于右上角時，未覆膜的活性層就朝向觀察者。
圖 2. Gafchromic? HD-V2 膠片橫向視圖，右上角有狹縫
美國Ashland Gafchromic HD-V2免沖洗膠片產品主要特性和優勢：
? 動態劑量范圍：10 Gy 至 1000 Gy
? 無需曝光后處理即可實時顯影
? 能量依賴性：從 100keV 到 MV 范圍，響應差異較小
? 接近組織等效
? 高空間分辨率 – 可分辨至少 5μm 的特征
? 可在室內光線下操作 – 無需暗室
? 活性涂層曝光后可檢測低能光子和電子
? 采用專有新技術，在活性層中加入標記染料：
– 可通過多通道劑量測定法實現非均勻性校正
– 降低紫外線/光敏感性
美國Ashland Gafchromic HD-V2免沖洗膠片產品新功能：
? 采用專有新技術，在活性層中加入標記染料。
? 利用多通道劑量測定法實現非均勻性校正
? 降低對紫外線/光的敏感性
? 更均勻
? 在高達 60°C (140 ° F) 的溫度下穩定。GAF Chromic HD-V2 相較于上一代 GAF Chromic
美國Ashland Gafchromic HD-V2免沖洗膠片產品性能數據和實用用戶指南：

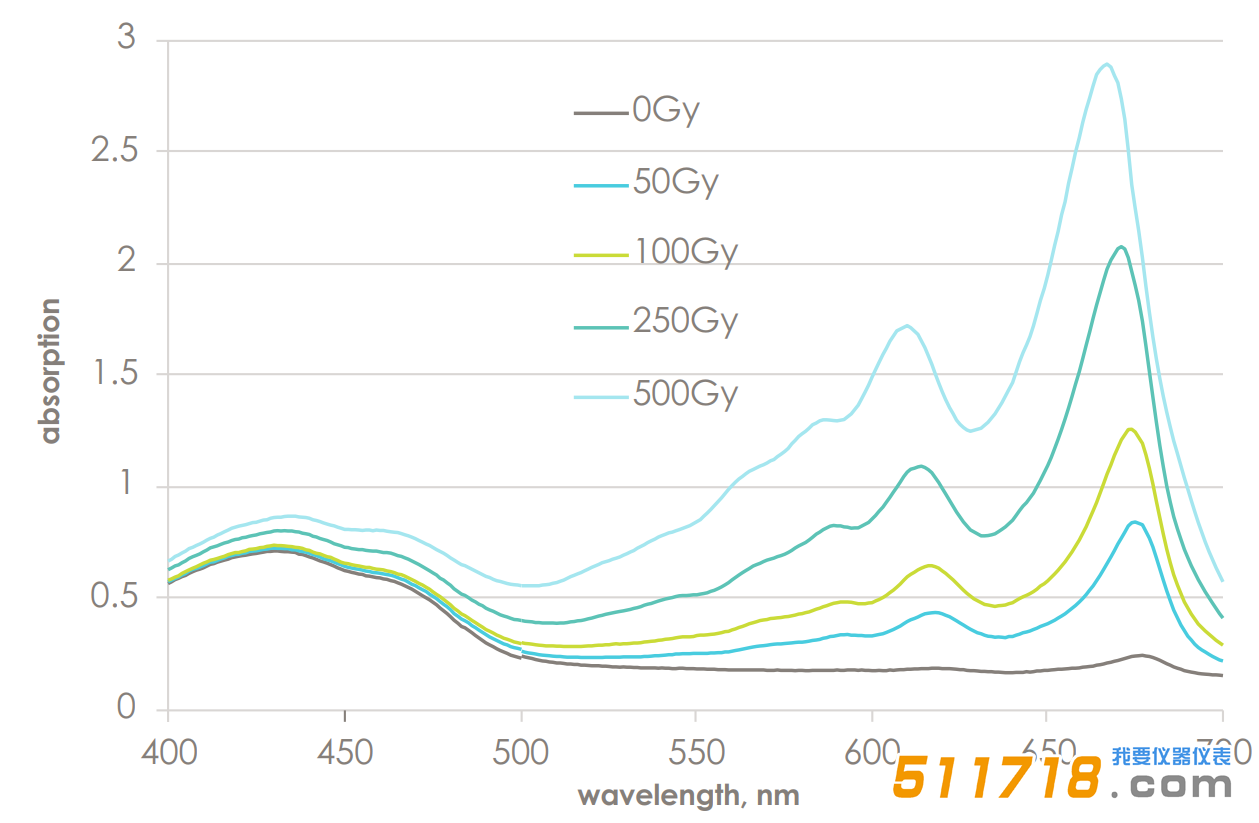

當 Gafchromic? HD-V2 薄膜中的活性成分暴露于輻射時，會發生反應，形成一種藍色聚合物，其吸收峰值約為 670 nm，如圖 3 所示。
Gafchromic? HD-V2 放射變色劑量膠片可使用透射式密度計、膠片掃描儀或分光光度計進行測量。如圖 3 所示，使用紅光測量可增強劑量膠片的響應。使用分光光度計時，掃描膠片并使用峰值吸光度可獲得響應。大多數密度計測量波長范圍較廣，而用于測量彩色膠片的透射式密度計則測量可見光譜內的各種窄波段，例如可見光、紅光、綠光和藍光。
這種密度計在攝影行業中被廣泛使用。
為了快速獲取二維信息，平板彩色掃描儀已被證明能很好地兼容所有 Gafchromic? 膠片，包括 HD-V2 膠片。常用的專業照片掃描儀，例如 EPSON* Expression 10000XL、11000XL、12000XL 和 1680 平板彩色掃描儀，均可使用。這些掃描儀均為彩色掃描儀，能夠以每通道 16 位色彩深度測量膠片的紅、綠、藍三原色分量。

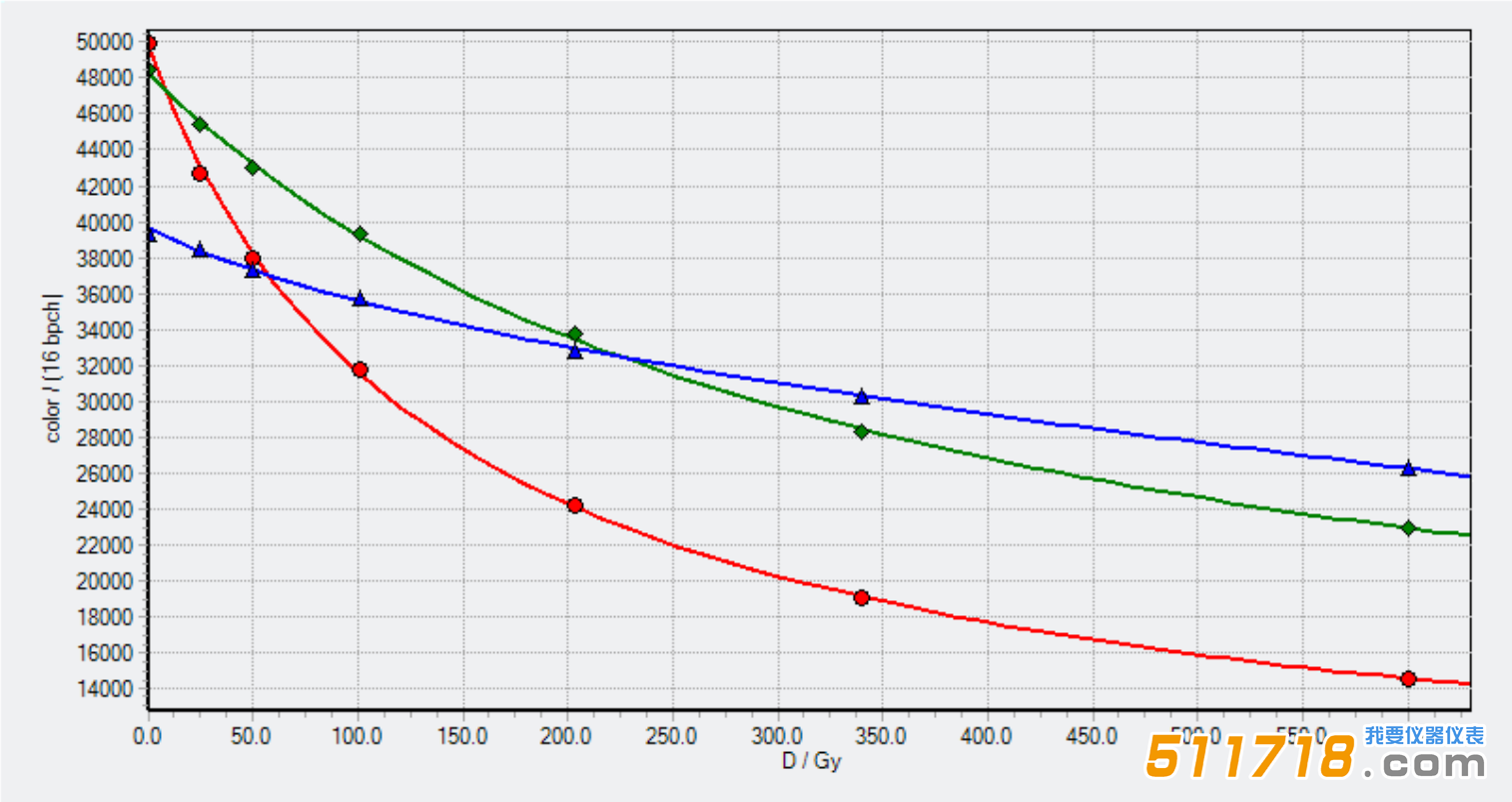

圖 4 顯示了 HD-V2 膠片在 RGB 彩色掃描儀上的典型劑量響應曲線。我們建議使用以下函數形式擬合校準曲線：
dx (D) = –log( a+b D/c+D)
其中 dx(D) 表示膠片在掃描儀通道 x 中劑量為 D 時的光密度，a、b、c 為待擬合的方程參數。這些函數的優點如下：
? 它們易于反演，可以確定密度與劑量之間的關系，或劑量與密度之間的關系。
? 它們符合物理現實，即膠片密度應隨曝光量增加而增加，但在高曝光量下趨于一個接近恒定的值——多項式函數通常與擬合數據范圍之外的物理現實不符。
? 由于這些函數具有上述合理的行為，因此所需的校準點更少，從而節省時間和膠片。
——例如，要覆蓋 0 至 1000 Gy 的劑量范圍，需要 6-8 個劑量點，例如 0、25、50、100、200、400、800 和 1200 Gy。
圖 3. Gafchromic? HD-V2 光譜隨吸收劑量的變化
圖 4. Gafchromic? HD-V2 在所有顏色通道中的響應
